3D skaitytuvas Creality Sermoon X1
Kodas: 6977905742240
€5015,99
Aprašymas

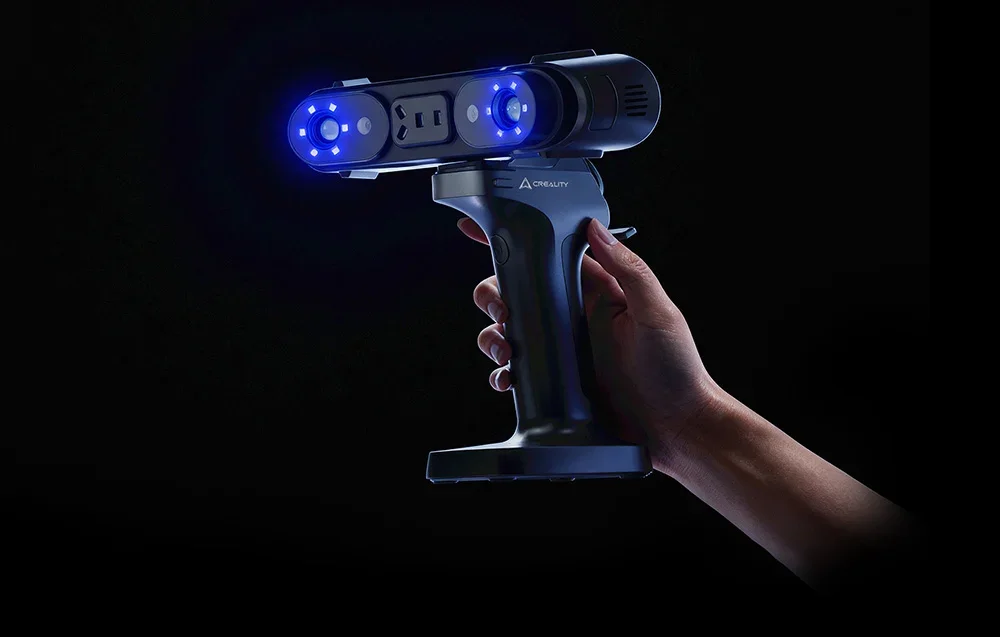

Creality Sermoon X1 3D scanner

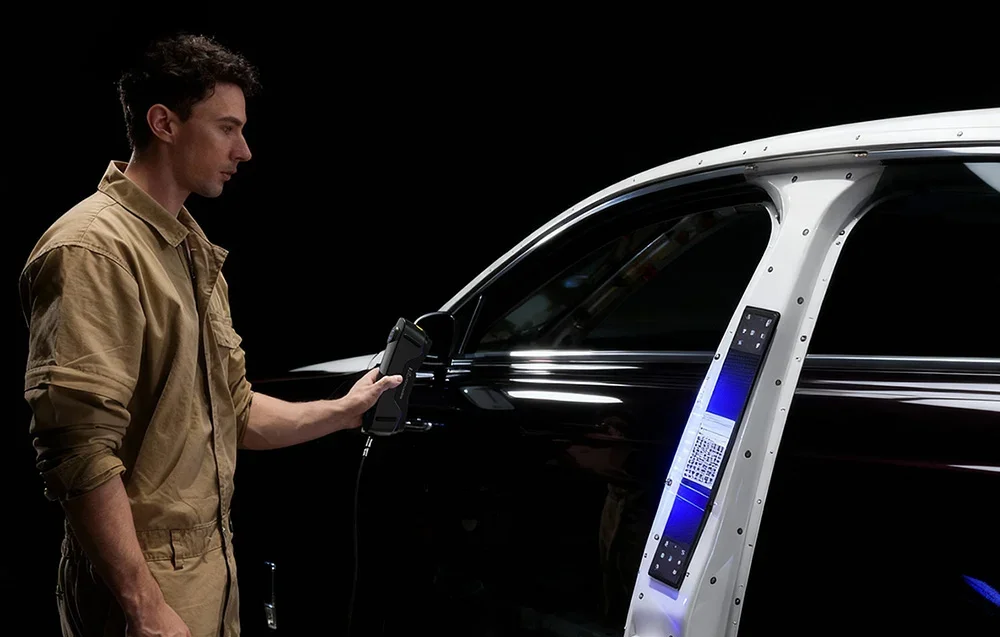

Creality Sermoon X1 yra nešiojamas 3D scanner, skirtas tiksliai skaitmeninti realius objektus, kai reikia duomenų CAD projektavimui, atvirkštinei inžinerijai, kokybės kontrolei ar dizaino darbams. Gamintojo šaltinyje nurodomas iki 0.02 mm tikslumas, o naudojant integruotą mastelio fotogrametriją - 0.02 mm + 0.03 mm/m tūrinis tikslumas. Faktinis rezultatas priklauso nuo objekto, paviršiaus ir skenavimo aplinkos.
Laser ir NIR structured light režimai

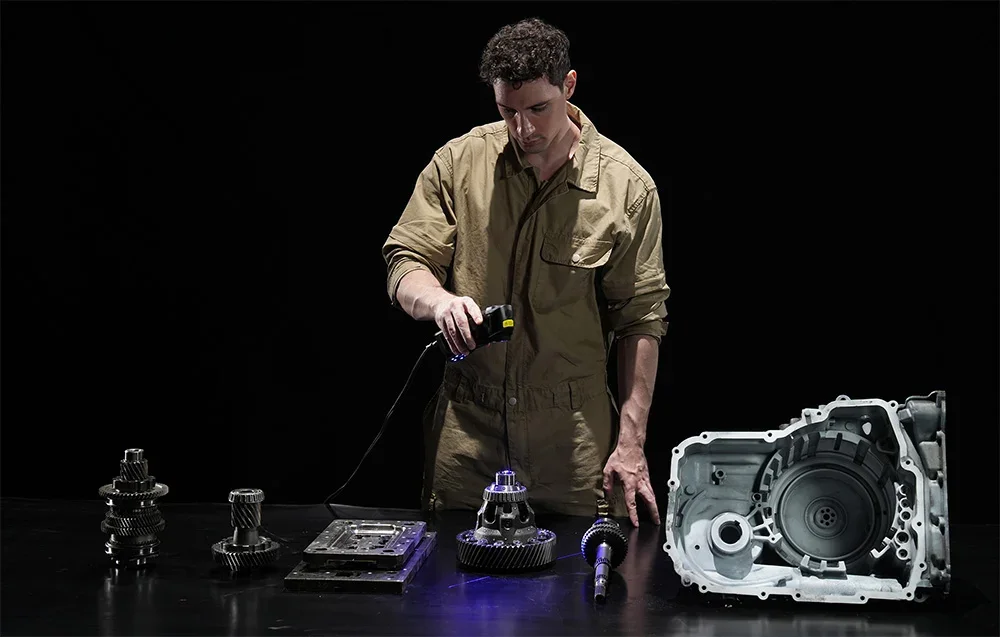

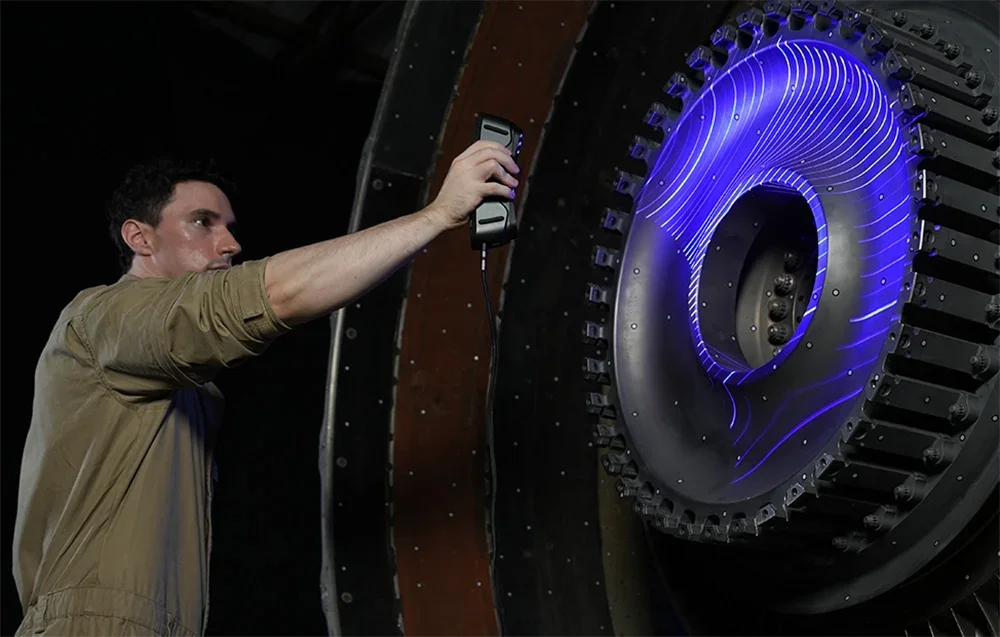

Sermoon X1 derina mėlynas laser linijas ir NIR structured light, todėl galima rinktis režimą pagal objektą. Vienos laser linijos režimas skirtas gilesnėms skylėms, siauriems tarpams ir įduboms, 7 lygiagrečių laser linijų režimas tinka detalizuotam techninių paviršių skenavimui, 34 susikertančių laser linijų režimas spartina vidutinių ir didesnių objektų darbą, o NIR markerless režimas leidžia skenuoti didesnius objektus be žymeklių, kai tam tinkamos sąlygos.
Platus darbo laukas

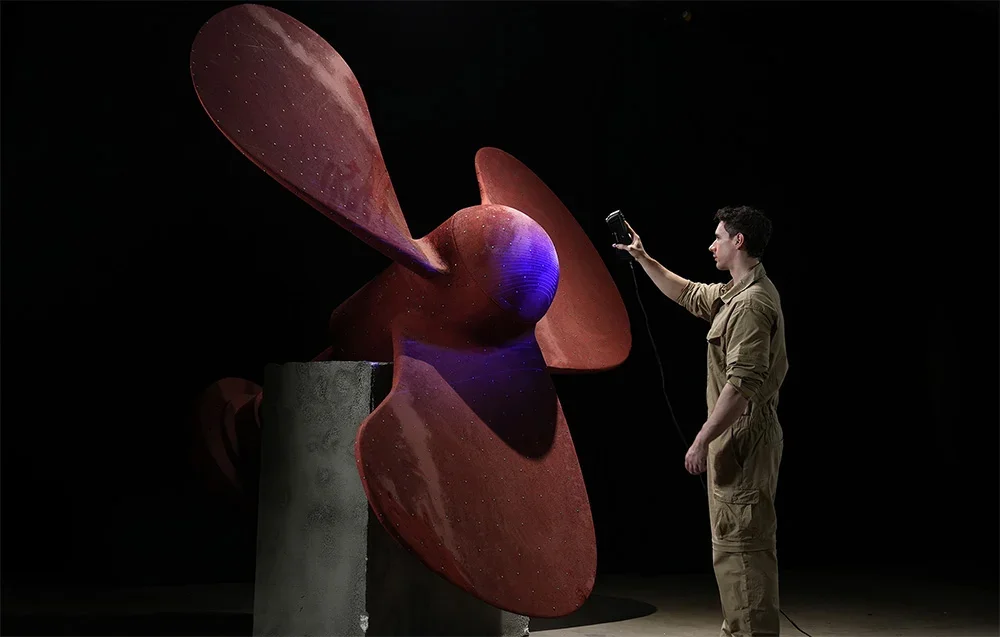

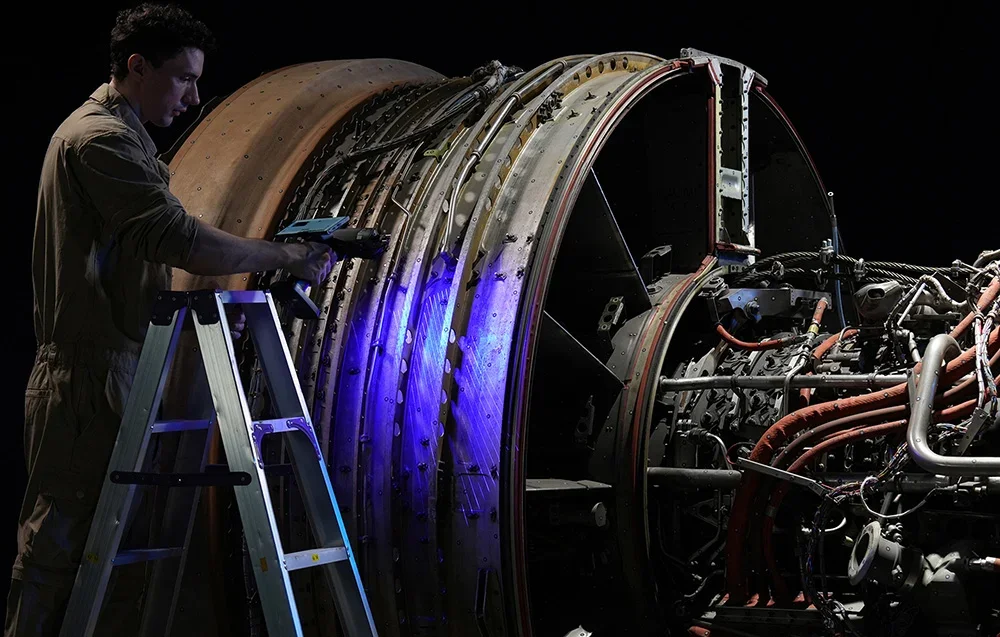

Linijinio laser režimo maksimalus matymo laukas siekia 650 × 531 mm, o infrared režime - 1300 × 935 mm. Šaltinyje nurodomas palaikomas objektų dydžių diapazonas nuo 5 × 5 × 5 mm³ iki 4000 × 4000 × 4000 mm³. Platus darbo plotas gali sumažinti žymeklių poreikį, tačiau paviršius, apšvietimas ir objekto geometrija vis tiek turi įtakos eigai.
Detalės ir tekstūros

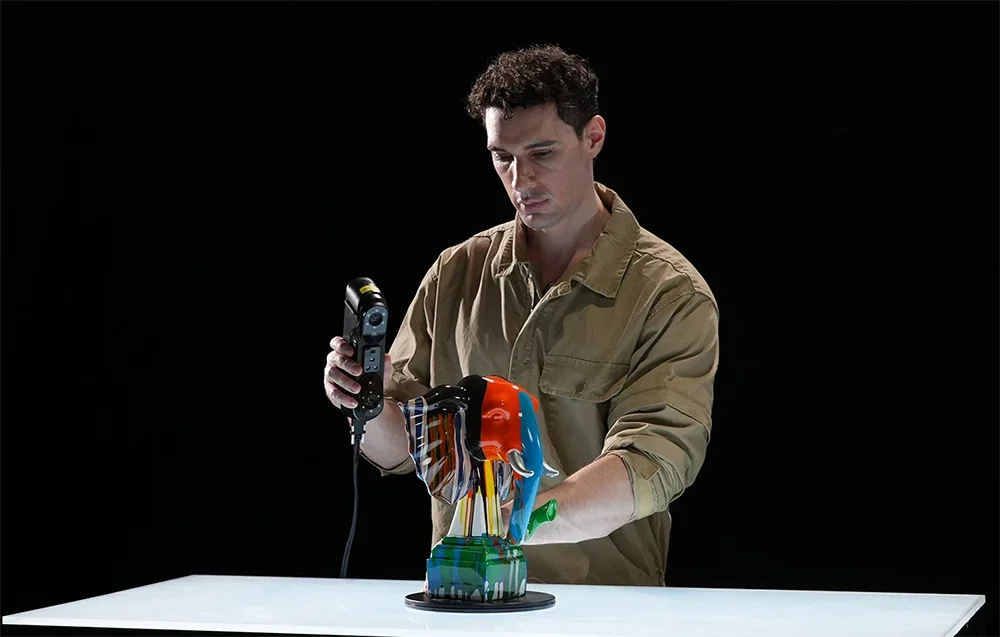

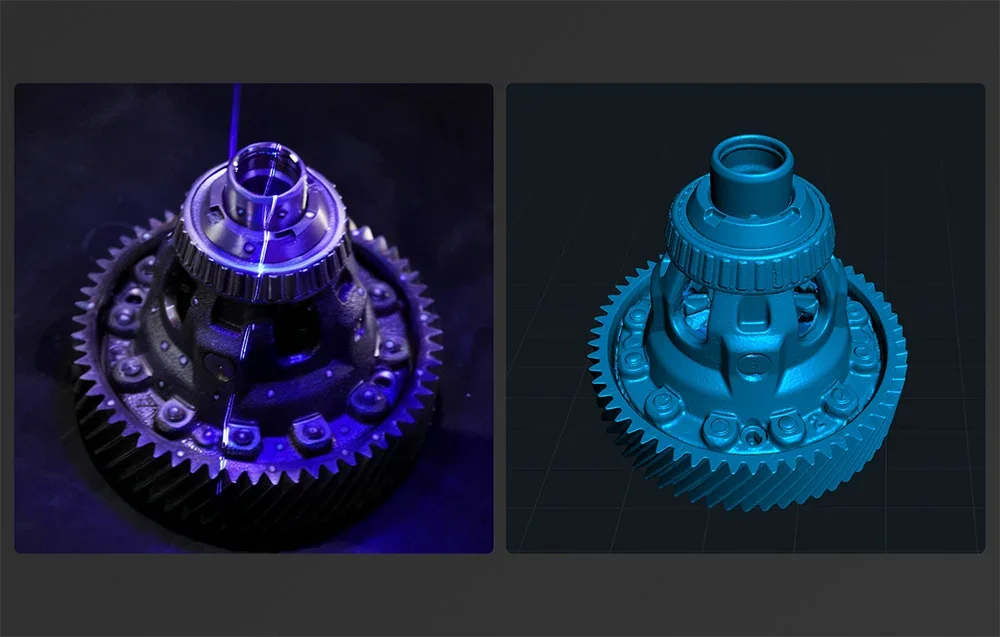

Vienos laser linijos gilių angų režimas padeda rinkti 3D duomenis iš sunkiau pasiekiamų zonų, įskaitant siauras ertmes, įdubas ir iki 6:1 gylio bei skersmens santykio angas. 2 MP full-color RGB kamera ir papildomas apšvietimas naudojami spalvotoms tekstūroms, o Qualcomm ISP lustas padeda apdoroti vaizdo duomenis.
Darbo sparta ir ryšys
Pagal šaltinį, kai kuriuose režimuose Sermoon X1 pasiekia iki 90 frames per second, o matavimų skaičius priklauso nuo pasirinkto režimo. Wi-Fi 6 palaiko darbą be duomenų kabelio, o USB 3.0 naudojamas laidiniam prijungimui. Šie režimai suteikia daugiau lankstumo dirbtuvėse ar lauke, bet našumas priklauso nuo naudojamo kompiuterio, ryšio ir skenavimo sąlygų.
Korpusas ir stabilizavimas

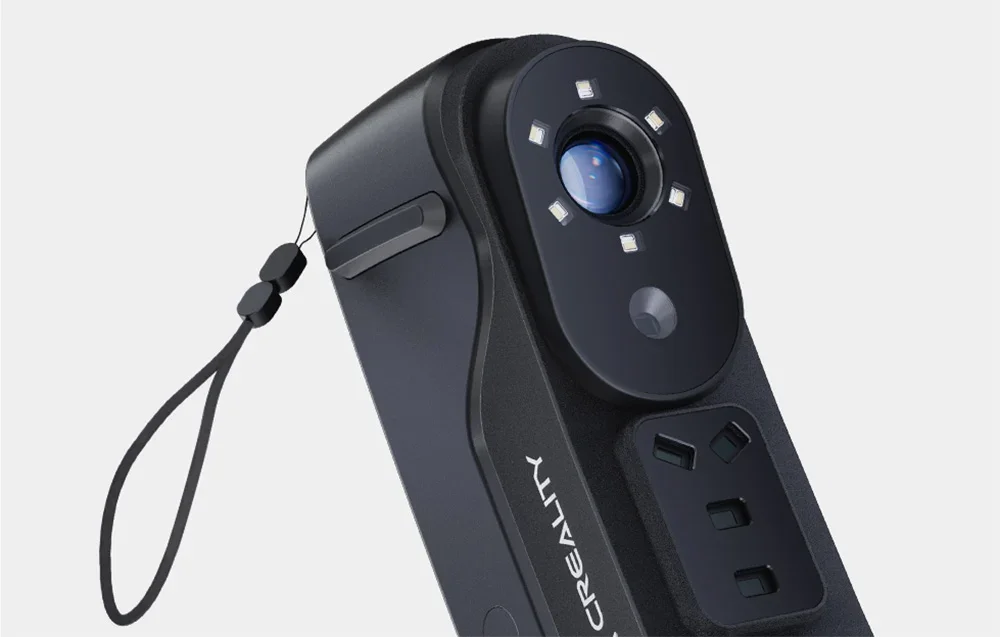

Įrenginys turi vientisą optoelektroninį korpusą ir CNC apdirbto metalo objektyvo laikiklį. Svoris - 530 g, matmenys - 216 × 74 × 51 mm. Mechaninis fiksavimas, standžios medžiagos, temperatūros kompensavimo algoritmas ir šilumos valdymas skirti padėti išlaikyti stabilius parametrus ilgesnio darbo metu.
Programinė įranga ir eksportas
Creality Sermoon X1 veikia su CrealityScan 4.0 scanning software. Ji skirta skenų importui, apdorojimui ir eksportui į STL, OBJ, PLY formatus, kad duomenis būtų galima naudoti suderinamose CAD/CAM programose. Suderinamumas priklauso nuo konkrečios programos ir darbo eigos.
Paviršiai ir aplinka
Šaltinyje nurodoma, kad vienos ar 7 linijų laser režimai gali veikti iki 50,000 lux, o 34 kryžminių linijų režimas - iki 100,000 lux. Juodus ir metalinius paviršius galima bandyti skenuoti be matavimo purškalo, tačiau rezultatas priklauso nuo atspindžių, paviršiaus ir apšvietimo. Laser safety klasifikacija: Class II.
Komplekte
- scanner
- high-precision glass calibration plate
- x2 measuring scale
- power adapter
- USB 3.0 cable (Type-C to Type-A)
- data cable
- charging cable
- reflective marking points (D6 mm*40 sheets, D3 mm*40 sheets)
- manually užveržiama greito atleidimo kortelė
- magnetinis telefono laikiklis
- Wi-Fi 6 adapter
- Type-C maitinimo adapteris
- valymo šluostė
- galvos juosta
- vandeniui atspari dėžė
- naudotojo vadovas
Pagrindinės specifikacijos
| Gamintojas | Creality |
|---|---|
| Modelis | Sermoon X1 |
| Skenavimo režimai | gilių angų skenavimas, detalus skenavimas, greitas skenavimas, markerless scanning |
| Marker recognition enhancement | 12 blue LEDs |
| Laser safety | Class II |
| Svoris | 530 g |
| Matmenys | 216mm*74mm*51mm |
| Wireless operation | Supported |
| Interface mode | USB 3.0 × 1 |
| Input power | 12V, 3A |
| Operating temperature | -10°C to 40°C |
| Operating humidity | 10-90%RH |
| Programinė įranga | CrealityScan 4.0 scanning software |
| Supported formats | STL, OBJ, PLY |
| Computer configuration | Windows: i7-Gen10 processor, Nvidia graphics card (8 GB VRAM), 32 GB RAM, Windows 10/11 (64-bit); Minimum requirements: i7-Gen7 processor, Nvidia graphics card (6 GB VRAM), 16 GB RAM, Windows 10/11 (64-bit); macOS: M1/M2/M3/M4 series processor, 16 GB RAM |
| Certifications | CE, RoHS, REACH, WEEE, FDA, FCC, UL, IC, RCM, PSE, SRRC, GB 4943.1 |
Skenavimo režimų duomenys
| Režimas | Tikslumas | Tūrinis tikslumas | Sparta | Darbinis atstumas ir laukas |
|---|---|---|---|---|
| Single line scanning mode | Up to 0.02 mm | 0.02 mm + 0.04 mm/m; 0.02 mm + 0.03 mm/m (with scale) | 84,000 measurements per second; Up to 90 frames per second | 200mm-600mm; 215mm x 167mm@200mm to 650mm x 531mm@600mm |
| 7 parallel laser line mode | Up to 0.02 mm | 0.02 mm + 0.04 mm/m; 0.02 mm + 0.03 mm/m (with scale) | 756,000 measurements per second; Up to 90 frames per second | 150mm-400mm; 215mm x 167mm@200mm to 650mm x 531mm@600mm |
| 34 intersecting laser line mode | Up to 0.02 mm | 0.02 mm + 0.04 mm/m; 0.02 mm + 0.03 mm/m (with scale) | 1,734,000 measurements per second; Up to 85 frames per second | 200mm-600mm; 215mm x 167mm@200mm to 650mm x 531mm@600mm |
| Markerless scanning (NIR) | Up to 0.05 mm | 0.05 mm + 0.1 mm/m | 5,000,000 measurements per second; Up to 30 frames per second | 170mm-1200mm; 650mm x 531mm at 600mm; 1300mm x 935mm at 1200mm |
