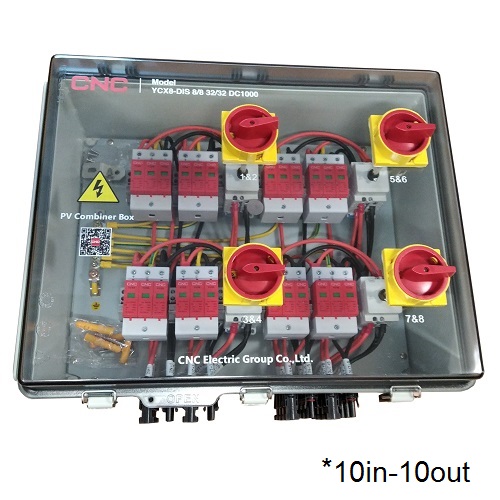

CNC PV grandinių DC apsaugos skydelis, 10 įėjimų / 10 išėjimų, 1000 V, IP66

Ši CNC fotovoltinės sistemos nuolatinės srovės apsaugos dėžė tiekėjo nurodyta 10 atskirų grandinių: joje yra 10 įėjimų ir 10 išėjimų. Ji atjungia DC pusę ir saugo nuo viršįtampių, tačiau nesujungia grandinių į vieną bendrą išėjimą.

Savybės

• Didžiausia sistemos įtampa: 1000 V DC.
• UV spinduliams atsparus polikarbonato korpusas, IP66 apsaugos klasė, atitiktis IEC 60529 ir UL 94 nurodyta liepsnos slopinimo klasė V0.
• Sumontuotos MC4 jungtys ir kabelių riebokšliai.
• Keturi rakinami 1000 V DC, 50 A atjungikliai; tiekėjo nurodyti standartai: UL508I ir IEC 60947-3 PV2.
• Dešimt saulės elektrinėms skirtų DC apsaugos nuo viršįtampių įtaisų (SPD): vardinė išlydžio srovė 20 kA, didžiausia – 40 kA.
• Apsaugos nuo viršįtampių reakcijos laikas: mažiau nei 25 ns; apsaugos įtampos lygis: 3.6 kV.
• Apsaugos nuo viršįtampių standartai: IEC 61643-31 ir EN 50539-11+ A1.

Techniniai duomenys

• PV grandinių įėjimai / išėjimai: 10 / 10.
• Tiekėjo nurodyta vieno įėjimo trumpojo jungimo srovė: 15–30 A, priklausomai nuo konfigūracijos; didžiausia išėjimo srovė: 50 A.
• Įėjimo riebokšliai: PG09; išėjimo riebokšliai: PG21; tiekėjo nurodytas kabelių dydžių diapazonas: 2.5–16 mm.
• Korpuso matmenys: 528 × 458 × 358 mm.
• Darbinė temperatūra: nuo -20 °C iki +60 °C.
• Garantija: 24 mėnesiai.
