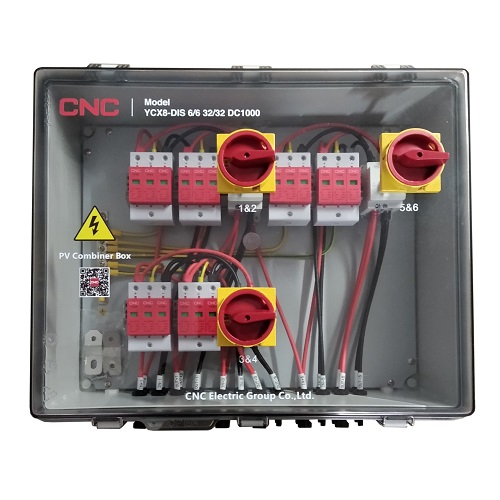

CNC YCX8-DIS PV grandinių DC apsaugos skydelis, 6 įėjimai / 6 išėjimai, 1000 V, IP66

CNC YCX8-DIS – fotovoltinių sistemų DC apsaugos skydelis, skirtas 6 nepriklausomoms PV grandinėms, su 6 įėjimais ir 6 išėjimais. Jis atjungia DC pusę ir saugo nuo viršįtampių, tačiau nesujungia grandinių į vieną išėjimą.

Savybės

• Didžiausia sistemos įtampa: 1000 V DC.
• UV spinduliams atsparus polikarbonato korpusas; apsaugos klasė IP66 ir liepsnos plitimo klasė V0 pagal UL 94.
• Galima užrakinti išjungtoje padėtyje; įrengtos MC4 jungtys ir kabelių įvadai.
• Įrengta DC atjungiklių: 3; tiekėjo nurodyti standartai – UL508I ir IEC 60947-3 PV2.
• Įrengta saulės elektrinių DC viršįtampių ribotuvų (SPD): 6; nominalioji iškrovos srovė – 20 kA, didžiausia – 40 kA.
• Apsaugos nuo viršįtampių suveikimo trukmė: mažiau nei 25 ns; apsaugos įtampos lygis: 3,6 kV.
• Apsaugos nuo viršįtampių standartai: IEC 61643-31 ir EN 50539-11+ A1.

Techniniai duomenys

• PV grandinių įėjimai / išėjimai: 6 / 6.
• Tiekėjo nurodyta trumpojo jungimo srovė vienam įėjimui: 15–30 A; priklauso nuo konfigūracijos.
• Darbinė temperatūra: nuo -25 °C iki +60 °C.
• Garantija: 24 mėnesiai.
